SYIL x Siemens SINUMERIK
La SYIL D6 está equipada de serie con el sistema de control Siemens SINUMERIK 828D. Con sus prestaciones únicas de CNC, el control SINUMERIK 828D establece estándares de productividad en el fresado con máquinas SYIL. Con los nuevos accionamientos SINAMICS y los motores de control de movimiento SIMOTICS, el SINUMERIK 828D es ahora aún más productivo. La robusta arquitectura de hardware y los algoritmos de control inteligentes, junto con la tecnología de accionamientos y motores de alta calidad, garantizan la máxima dinámica y precisión durante el mecanizado.
.png?width=5760&name=Mask%20group%20(22).png)

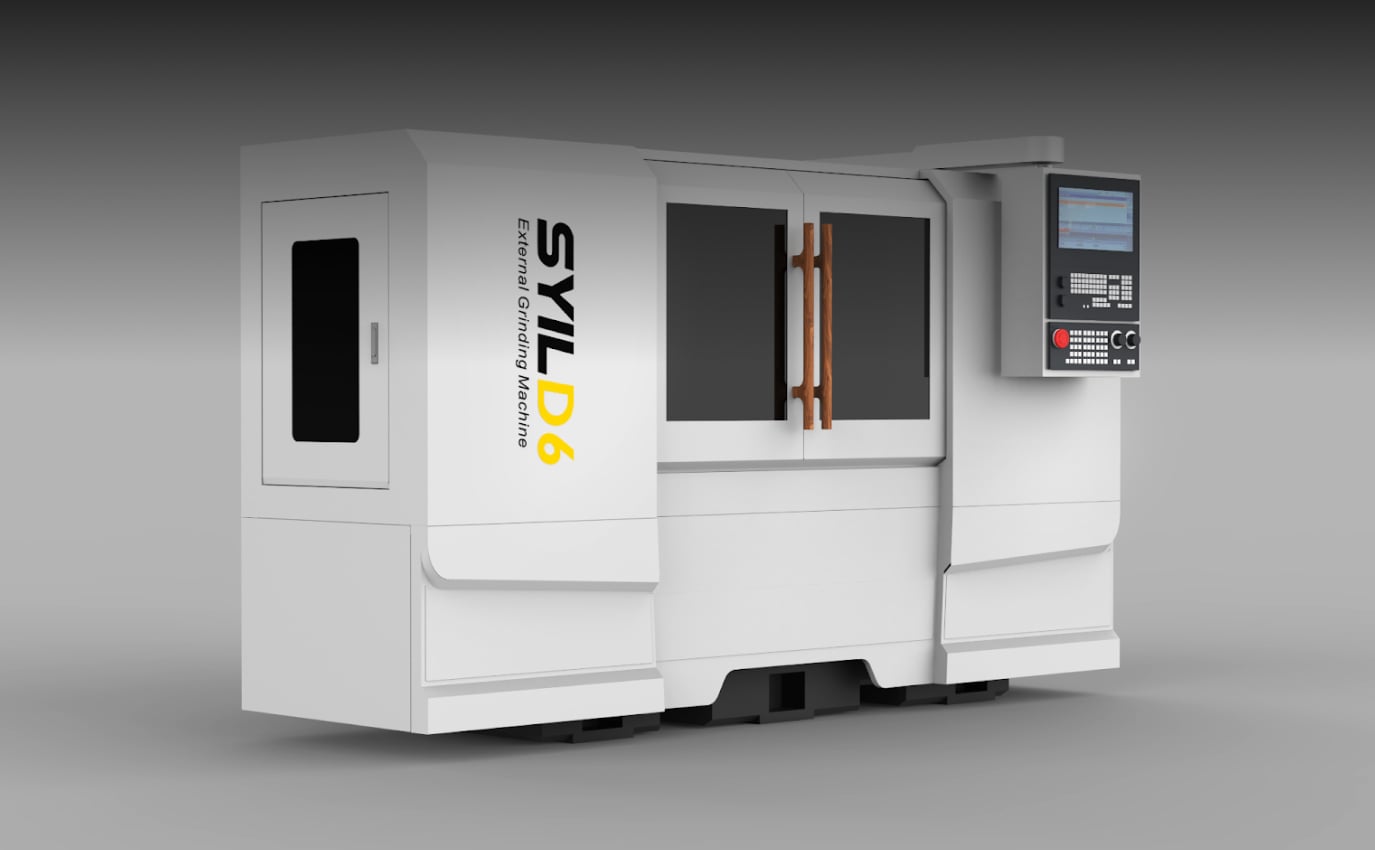

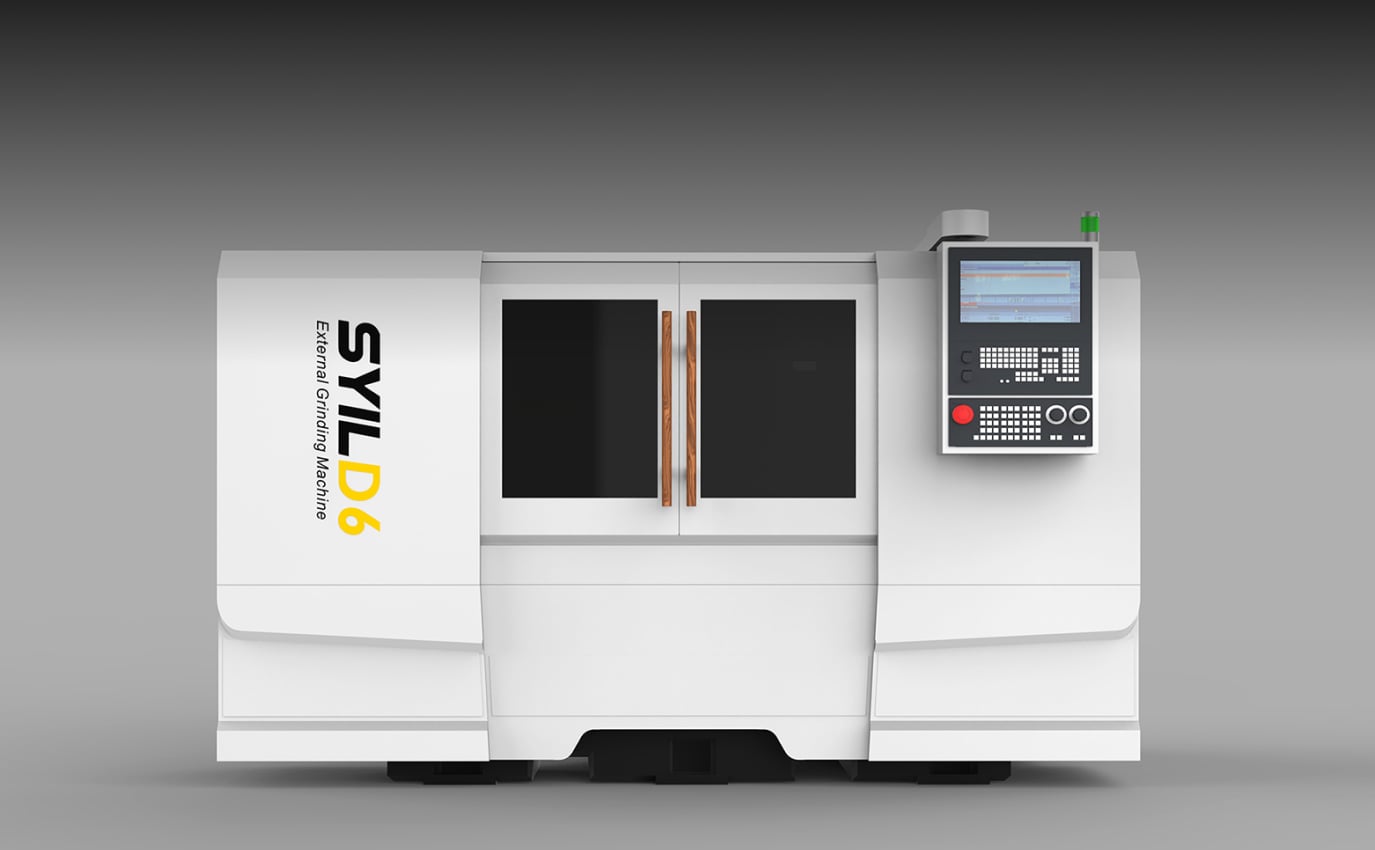

SYIL D6
Con los mejores componentes integrados
.jpg?width=5760&name=image%20(36).jpg)
%20(1).png?width=5760&name=image%20(37)%20(1).png)
La rectificadora CNC más económica de su clase

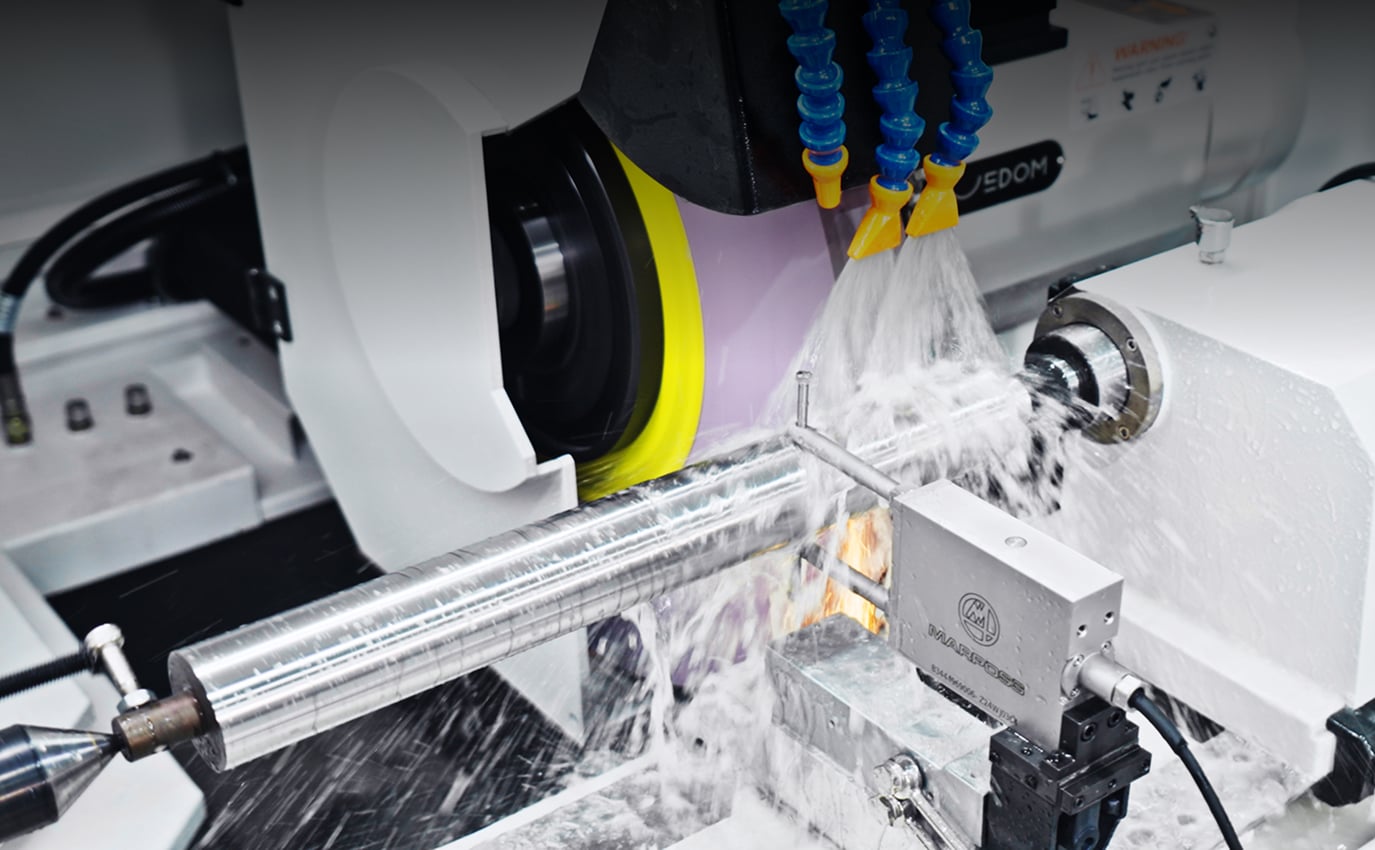

La D6 es una plataforma de máquina diseñada para el rectificado cilíndrico externo de ejes de precisión. Ofrece una flexibilidad y un rendimiento excelentes y es ideal para componentes pequeños como punzones, ejes y equipos quirúrgicos.
Con una excelente relación calidad-precio, es la elección ideal tanto para la producción flexible de piezas únicas en pequeños talleres como para la producción eficiente de grandes volúmenes en operaciones a gran escala. De diseño compacto, uso versátil y manejo intuitivo, la rectificadora cilíndrica universal D6 ofrece una precisión excepcional y la máxima productividad.
Especificaciones técnicas
D6
D7
D10
Capacidad de trabajo
Diámetro de oscilación (mm)
350
350
350
Máx. Diámetro de rectificado (mm)
330
330
330
Máx. Longitud de rectificado (mm)
600
750
1000
Distancia entre ejes (mm)
650
800
1050
Máx. Peso de la pieza entre centros (kg)
60 (Sin luneta central)
80 (Sin luneta central)
120 (Sin luneta central)

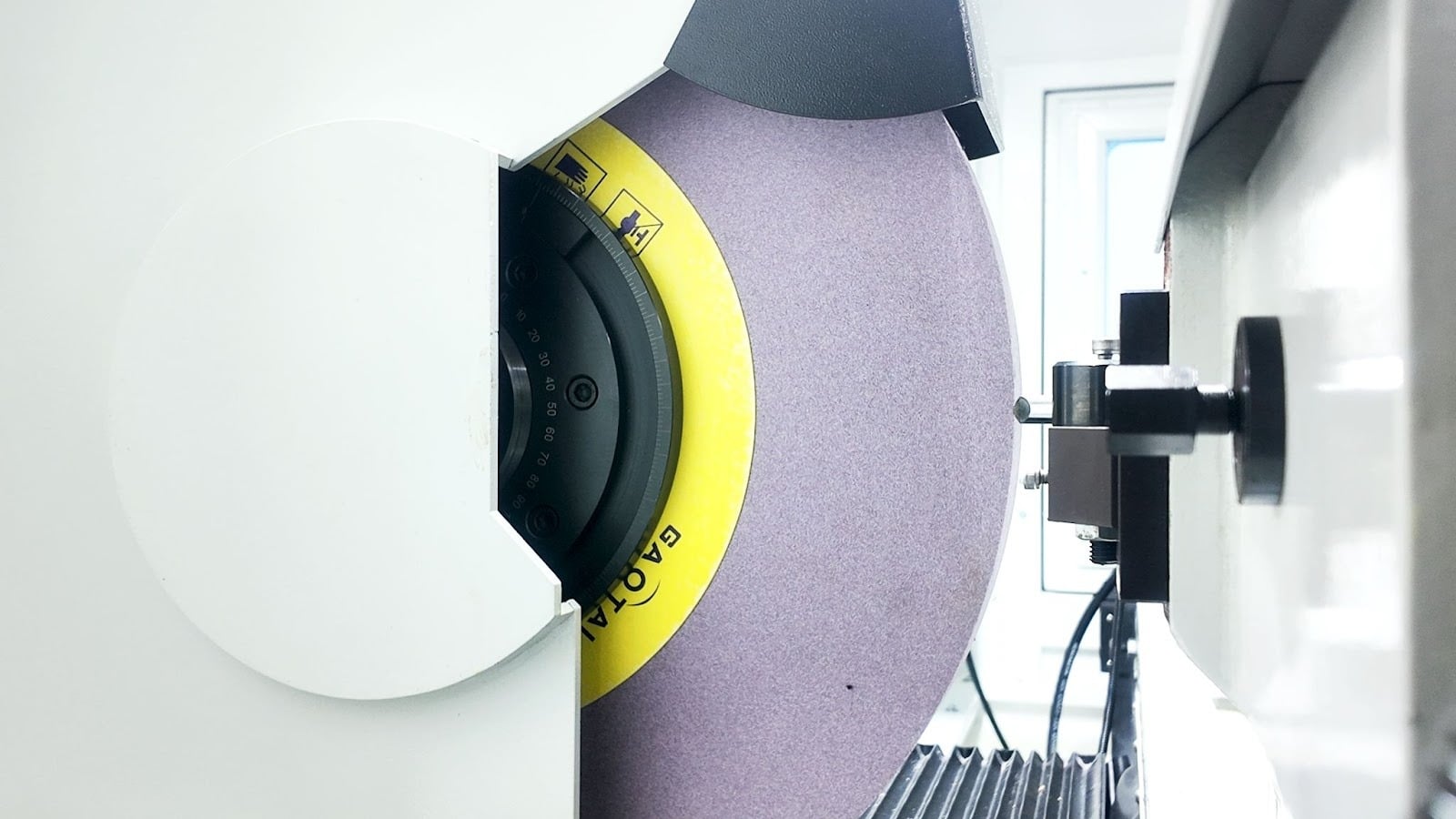

Cabezal de la muela
Dimensiones de la muela (Exterior x espesor x interior ) mm
610 x (25～100) x 203,2
610 x (25～100) x 203,2
610 x (25～100) x 203,2
Potencia del motor del husillo (Kw)
11
11
11
Velocidad de corte de la muela abrasiva (m/s)
60 (Opcional 100)
61 (Opcional 100)
62 (Opcional 100)
Tamaño del eje del husillo (mm)
67
67
67
Tipo de rodamiento del husillo
Tipo de rodamiento (correa opcional)
Tipo de rodamiento (correa opcional)
Tipo de rodamiento (correa opcional)

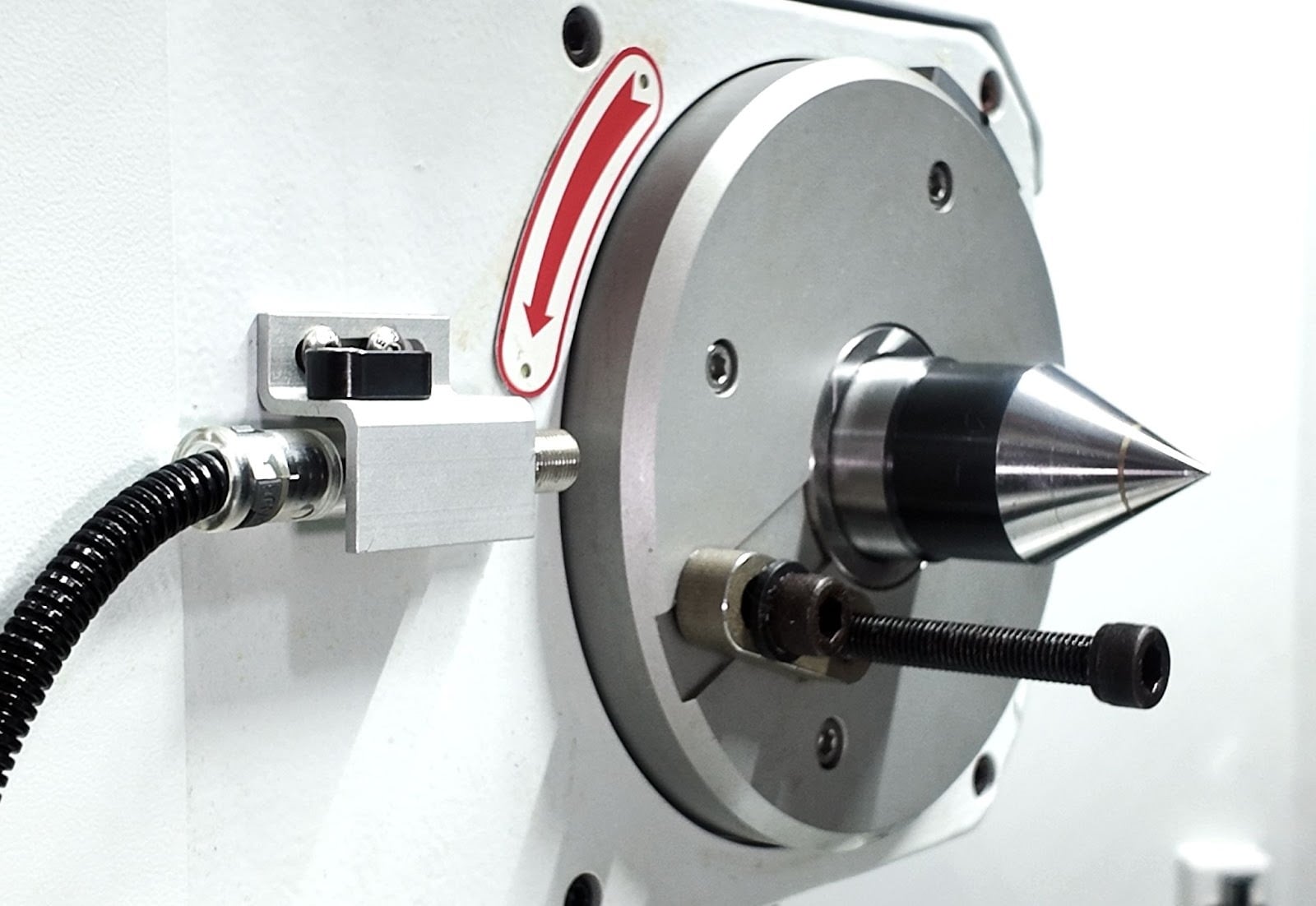

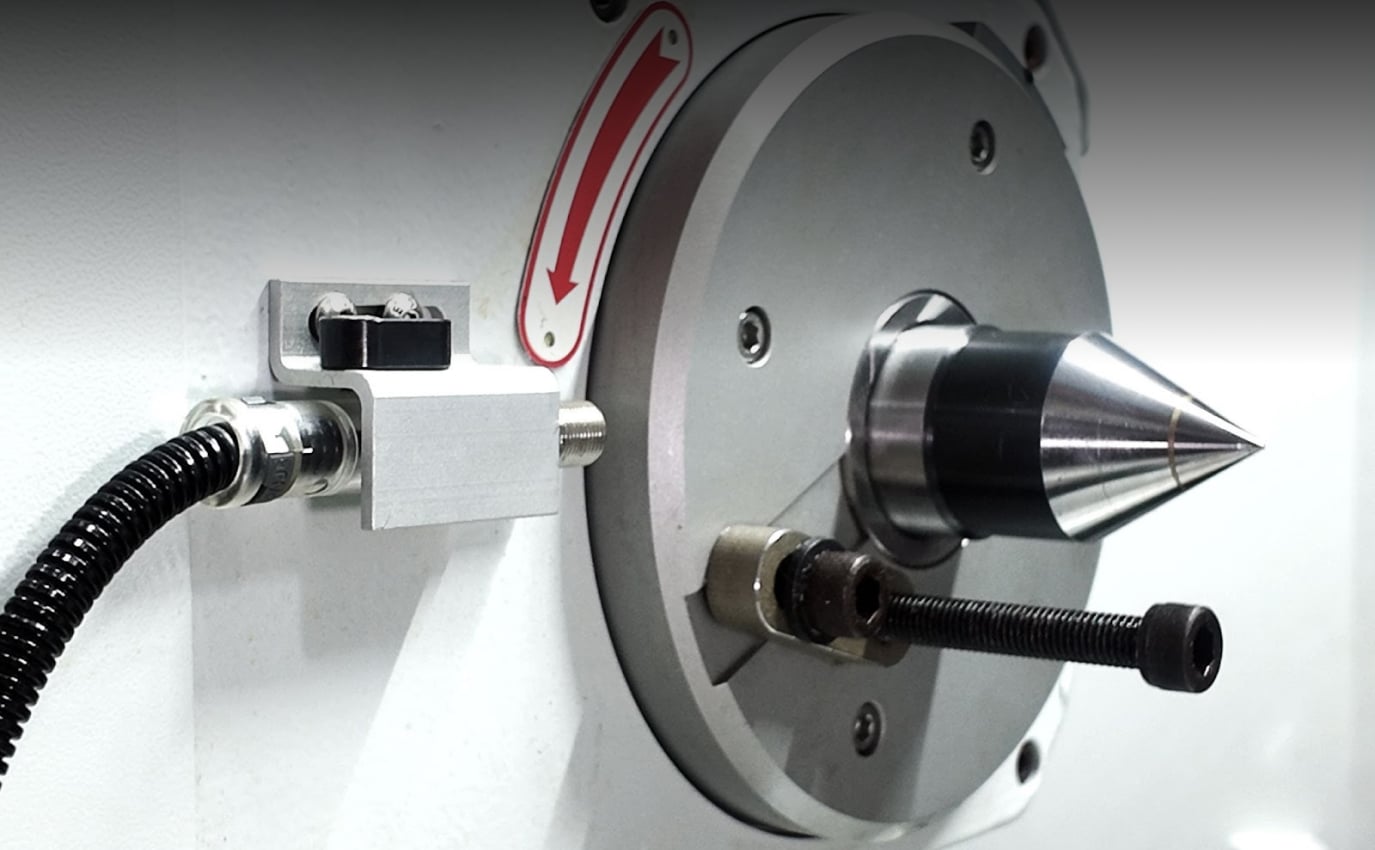

Cabezal de trabajo
Tipo
Centro fijo/Centro vivo
Centro fijo/Centro vivo
Centro fijo/Centro vivo
Conicidad central
MT5
MT5
MT5
Velocidad del cabezal (rpm)
10~1000
10~1000
10~1000
Potencia del motor (kW)
2
2
2.5
Contrapunto
Conicidad central
MT4
MT4
MT4
Diámetro del manguito (mm)
58
58
58
Recorrido del husillo (mm)
35
35
35
Carro de la muela del eje X
Recorrido de la mesa (mm)
400
400
400
Velocidad de avance rápido (m/min)
16
16
16
Avance mín./cada escala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Modo de avance de la muela
Plunge / Angular
Plunge / Angular
Plunge / Angular
Servomotor del eje X (kW)
2.2
2.2
2.2
Corredera de la muela
Un raíl guía de estructura V-Flat
Un raíl guía de estructura V-Flat
Un raíl guía de estructura V-Flat
Carro de la muela del eje Z
Recorrido de la mesa (mm)
700
850
1300
Velocidad de avance rápido (m/min)
16
16
16
Avance mín./cada escala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotor del eje Z (kW)
2.2
2.2
2.2
Tabla de diapositivas
Un raíl guía de estructura V-Flat
Un raíl guía de estructura V-Flat
Un raíl guía de estructura V-Flat
Ángulo de rotación del banco (grados en sentido horario/antihorario)
4 y 9
4 y 9
4 y 9
Universal
Bomba de aceite lubricante del cabezal de la muela (kW)
0.18
0.18
0.18
Bomba de líquido de molienda (kW)
0.18
0.18
0.18
Bomba de aceite guía (W)
25
25
25
Capacidad del depósito de aceite del cabezal de la muela (L)
30
30
30
Capacidad del depósito de líquido de molienda (L)
120
120
120
Capacidad del depósito de aceite guía (L)
8 (Lubricación a tiempo completo)
8 (Lubricación a tiempo completo)
8 (Lubricación a tiempo completo)
Peso neto (kg)
5200
5500
6200
Dimensiones (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
